数字化站用交直流一体化电源系统您现在所在的位置: 首页 > 数字化站用交直流一体化电源系统

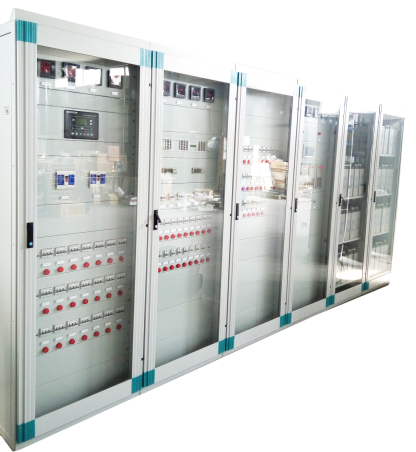

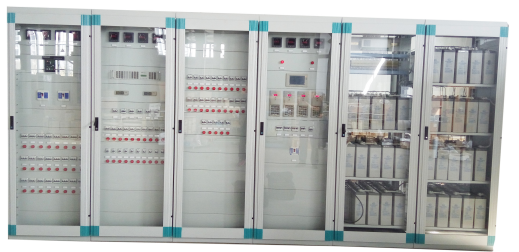

数字化站用交直流一体化电源系统
产品名称:数字化站用交直流一体化电源系统 产品描述:  数字化站用交直流一体化电源系统,将站用交流电源系统、直流电源系统、逆变电源系统、通信电源系统统一设计、监控、生产、调试、服务,通过对网络通信、设计优化、系统联动... 在线咨询 手机 13837392778
  • 上一篇:没有了;
  • 下一篇:逆变电源系统
  • 产品详情

      数字化站用交直流一体化电源系统,将站用交流电源系统、直流电源系统、逆变电源系统、通信电源系统统一设计、监控、生产、调试、服务,通过对网络通信、设计优化、系统联动方法,实现站用电源安全化、网络智能化设计,实现站用电源交钥匙工程,实现用户效益最大化目标。


      数字化站用交直流一体化电源优势特点

      ●实现站用电源网络化、智能化、一体化,实现在一个平台上对整个电站电源的交流系统、直流系统、逆变电源系统、通信电源系统进行监控,解决由不同供应商提供的各独立电源通信规约兼容等问题,提高系统网络化、智能化程度。

      ●站用电源更加安全可靠。一次、二次设备均采用成熟可靠技术,其本身没有任何技术风险,通过一体设计可以有效避免站用电源的安全隐患。

      ●提高站用电源管理水平。一体化电源便于集中管理全站电源系统,提供站用电源的整体管理水平,由一组维护人员同时管理、维护全站电源,便于统一调配人力资源;将通信电源、UPS等纳入变电的巡检范围,便于对信息的进行综合分析,及时发现事故隐患。

      ●经济性。站用一体化电源系统统一设计、生产、调试,将带来更大的经济效益,将站用电源一体化后可减少组屏数量,取消UPS电源、通信电源蓄电池组,减少一次投资,同时节省使用空间。

      数字化站用交直流一体化电源主要技术特征

      站用智能一体化电源系并不是对交流、直流电源系统的简单混装,其主要技术特征表现在:

      ●网络智能化设计:通过一体化监控器对站用交流电源、直流电源、逆变电源、通信电源进行统一监控,建立统一的信息共享平台,实现网络智能化。

      ●设计优化:A、取消充电模块前的交流自动切换回路;B、取消原直流系统对交流部分的数据采集(配电监控);C、统一进行波形优化处理,针对逆变电源反灌电流影响充电模块均流进行抑制等;D、统一进行防雷配置。

      ●对交流电源部分进行安全、智能化设计:A、进线采用ATS自动转换开关、实现电气与机械双闭锁;B、馈线采用固定插拔式安装、无打孔母线技术;C、集中进行监控,实现“四遥”功能等。

      ●优化蓄电池配置:A、可取消UPS,使用逆变器直接挂于直流母线代替;B、取消通信蓄电池组及充电设备,使用DC/DC变换器直接挂于直流母线代替。

      ●系统联动:根据交流进线运行方式,自动调整直流运行,达到最佳方式运行。

      ●二次配电管理:对二次配电进行统一管理,如照明、风机、空调、水泵、门禁等站用非主控设备进行统一智能化管理。

      ●建立专家智能管理系统:固定数据库+实时数据库+专家智能管理。

      数字化站用交直流一体化电源支持最大配置,并提供向下兼容的功能,其它配置在最大配置下做裁剪即可完成。


    项目

    最大配置

    典型配置

    相关智能监控单元

    备注

    交流输入路数

    4路

    2路

    CC490Y-DC10



    交流输入电流

    400A

    250A

    CC490Y-DC10



    ATS智能切换单元

    CC490Y-32A

    最大支持4个

    交流馈线

    80路



    CC490Y-FC10

    最多8个

    直流充电器

    4组

    2组

    CC490Y

    分段/不分段

    整流器模块

    32

    16

    Y220FZ10

    合母/控母

    直流输出

    640A

    80A

    CC490Y-FC10



    直流电压

    220A

    220V

    CC490Y-DC10

    220V/110V兼容

    直流馈线

    160路

    40路

    CC490Y-FC10



    直流支路电流

    100A

    32A

    CC490Y-FC10

    最多16个

    电池组数

    4组

    2组

    CC490Y-04



    电池节数

    112节

    18节

    CC490Y-04

    12V/2V电池兼容

    电参数测量



    最大支持2个

    降压装置

    HHJY-20A35V



    降压模块数

    4个





    通讯电源模块数

    8个

    4个

    Y48FL50R



    通讯电源监控

    1个

    1个

    CC490Y-32C



    通讯电源输出馈线

    40路

    10路

    CC490Y-FC10

    最多4个

    逆变器数量

    16个

    2个

    CC490Y-32U



    STS模块数

    4个

    1个





    逆变馈线

    40路

    10路



    最多4个

    回馈放电模块

    8个

    1个
