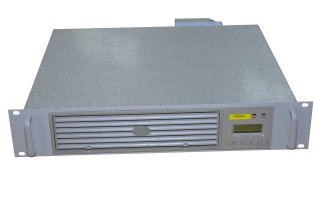

Y3000(5000)DJ(BJ)系列电力用高频逆变器秉承模块化设计理念，采用DSP数字控制技术、高频软开关技术，效率高、可靠性高；采用自主均流技术，即模块的并联无需依赖任何其他公共部分（如系统监控等），实现了无主并联，由并联模块组成的系统完全实现了严格意义上的无单点故障，并联模块还可组成高可靠性的N+1供电系统
功能及特点:
全数字化控制：
采用TI的DSP控制机器TMS320F2808，负责整个模块的控制、切换、并联算法处理和故障处理，一致性好、抗干扰能力强；
软开关技术：
DC/DC变换采用LLC谐振软开关技术，效率大于90%；
输入与输出电器隔离：
直流输入与交流输入完全电器隔离，无需外接隔离变压器即可满足综合电源设计中对电力逆变器的要求；
小于4mS切换时间：
采用**的控制算法，模块内置快速切换开关，交流旁路到逆变输出的切换时间小于4mS，逆变到旁路实现无间断切换；
自主均流技术：
采用自主均流技术，自动均分负载，模块间自动完成负荷电流均分；
支持带电热拔插：
采用综合输入输出插座，支持带电热拔插，安装、维护方便灵活；
工作电压范围宽：
220V直流输入工作范围为198～286VDC，110V直流输入工作范围为95～150VDC，适应能力强；
风扇控制：
散热风扇采用温度和输出功率的联合调速模式，温度低于50℃和轻载时，风机低速运转，噪声很低；输出带重载或温度高于50℃后，风机线性调速运转，噪音小，风扇寿命长；
中英文双语操作：
内置中英文两种语言，用户可自行选用，灵活方便，通用性强。
主要技术指标表:
项目 | 技术指标 | |||
模块型号 | Y2000DJ | Y3000DJ | Y5000DJ | |
较大并联模块数量 | 16个（允许分相） | |||
模块额定输出功率 | 2KVA | 3KVA | 5KVA | |
直流输入 | 额定电压 | 220VDC/110VDC | 220VDC | |
电压允许范围 | 198～286VDC/98～143VDC | 198～286VDC | ||
旁路输入 | 交流输入电压 | 220VAC±15% | ||
交流输入频率 | 45～65Hz | |||
切换时间 | 旁路到逆变输出 | ≤4mS | ||
逆变输出到旁路 | 0mS | |||
交流输出 | 额定电压 | 220VAC | ||
额定频率 | 50Hz | |||
工作测试 | 旁路优先 | |||
功率因数 | 0.8滞后 | |||
负载调整率 | ＜2.0% | |||
频率精度 | ＜0.1% | |||
峰值因数 | 3:1 | |||
波形失真度 | 阻性满载＜3%，非线性满载＜5% | |||
效率 | ＞90% | |||
并联不均流度 | ＜5%额定电流值 | |||
逆变过载能力 | 负载电流＜105%，连续工作 负载电流105～125%，持续10min 负载电流125～155%，持续1min 负载电流＞155%，60mS关机 | |||
旁路过载能力 | 负载电流＜125%，连续工作 负载电流125～150%，持续10min 负载电流150～175%，持续1min 负载电流＞175%，60mS关机 | |||
保护功能 | 输入欠/过压保护，可自恢复； 输出过载保护，可自恢复； 输出短路保护，短路时间在3S内可自恢复，超过3S不可自恢复； 过温保护，可自恢复。 | |||
485通讯规约 | MODBUS(默认) | |||
干接点 | 常开或常闭点可选 | |||
